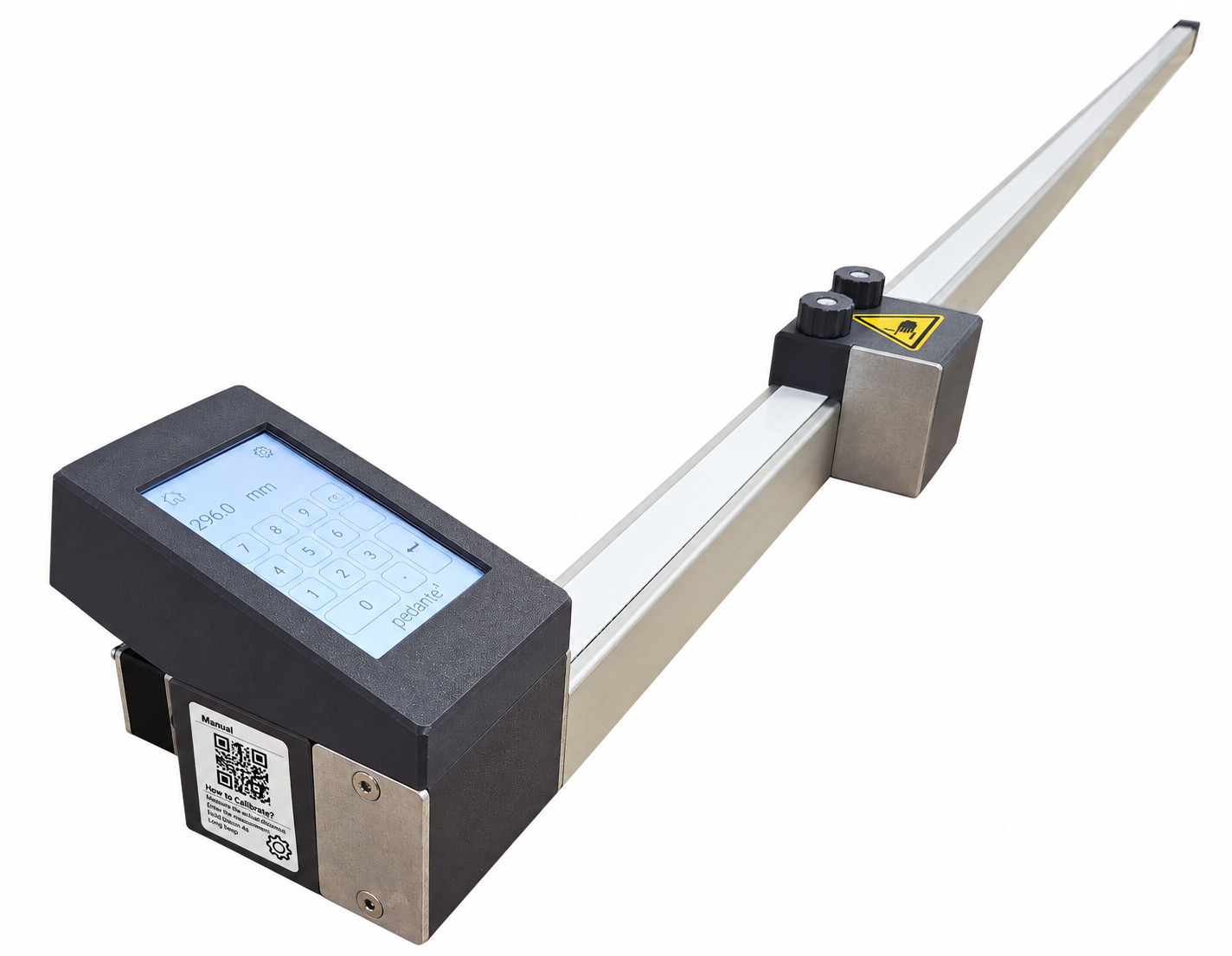

Butée de longueur
automatique pour scie

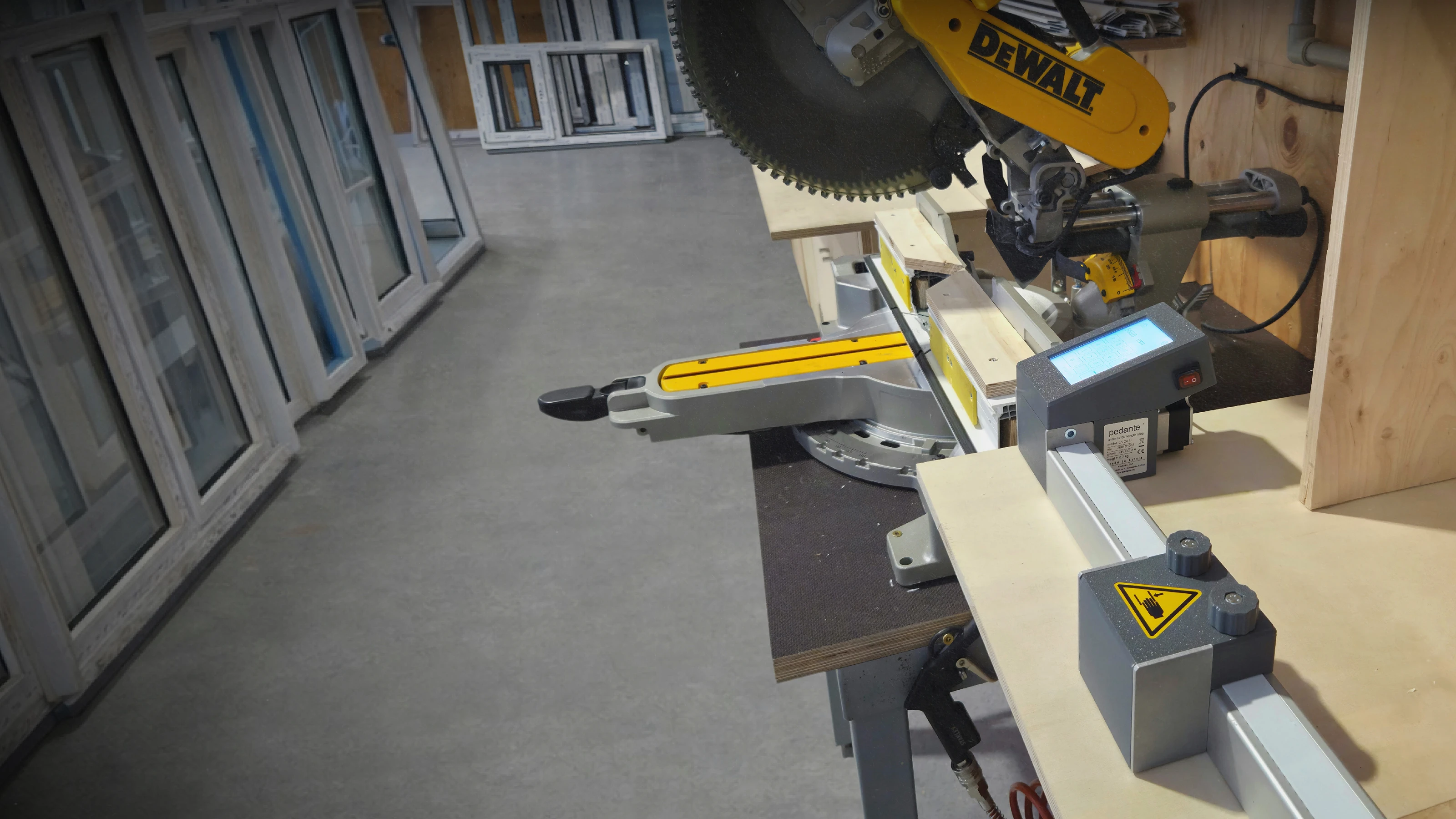

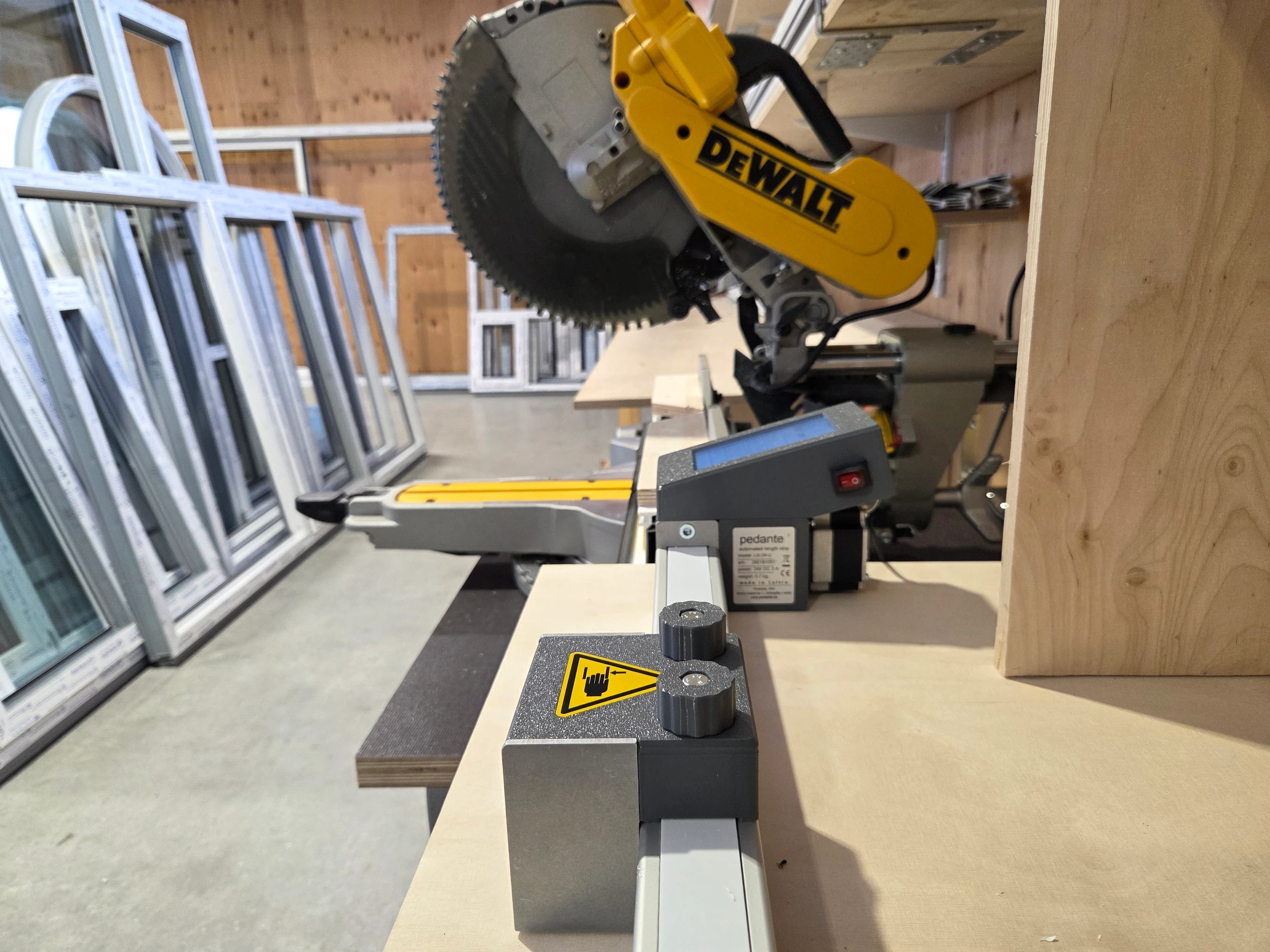

Installez la butée de longueur automatique pour scie Pedante sur une station fixe équipée d’une scie à onglet et d’une surface d’appui pour les pièces. Adaptez les perçages et le support à votre établi : le montage doit rester rigide, de niveau et correctement aligné.

À préparer

Prévoyez les boulons à tête en T et les écrous fournis, une clé adaptée, une perceuse et un foret correspondant aux fixations, un mètre, une équerre et une règle ou un profilé bien droit. Vérifiez que l’épaisseur du support permet le serrage avec les fixations fournies et que les écrous restent accessibles.

1. Préparer le poste. Débranchez la scie et Pedante pendant le montage. Fixez la scie à l’établi selon les instructions de son fabricant. La pièce doit reposer à plat sur la table de la scie et sur les surfaces d’appui, sans basculer ni fléchir.
2. Choisir le côté et l’emplacement. Pedante peut être monté à gauche ou à droite. Vérifiez la longueur totale du modèle, l’espace pour l’unité de commande et le passage des pièces. La longueur de travail correspond au déplacement disponible de la butée ; la distance minimale à la lame dépend de votre installation. Gardez libres les mouvements de la tête, du plateau tournant et des protections de la scie, y compris aux angles de coupe prévus.
3. Repérer et préparer les fixations. Présentez le rail sur son support et reportez les emplacements des boulons dans l’axe de sa rainure inférieure. Vérifiez l’accès sous le support et l’absence de câbles ou d’obstacles avant de percer. Retirez le rail, immobilisez le support, percez au diamètre adapté aux boulons et ébavurez. Portez des lunettes de protection.
4. Fixer et aligner le rail. Engagez les boulons à tête en T dans la rainure inférieure, puis tournez leurs têtes de 90° pour les verrouiller. Vissez les écrous sans serrer définitivement. Avec une règle droite contre le guide de la scie, alignez le rail dans son prolongement. Il doit être droit, de niveau et parallèle à la pièce ; la face du bloc doit être perpendiculaire à celle-ci. Serrez les écrous, puis contrôlez de nouveau l’alignement.
5. Vérifier la rigidité et les dégagements. Le bloc de butée doit pouvoir parcourir sa course sans rencontrer la scie, les fixations ou le support. Appuyez doucement une chute contre la butée : le rail et son support ne doivent ni glisser ni pivoter. Corrigez tout mouvement ou défaut d’appui avant de mettre le système sous tension.
6. Mettre en service et étalonner. Une fois le système entièrement assemblé, branchez le bloc d’alimentation fourni. À la première mise sous tension, laissez l’initialisation détecter le côté et la longueur de travail, sans toucher le bloc ni interrompre l’alimentation. Si le système était configuré de l’autre côté ou avec une autre longueur, réinitialisez-le. Effectuez le référencement avec « Home », puis une coupe d’essai. Mesurez la pièce, saisissez la valeur réelle et maintenez l’icône d’engrenage pendant 4 secondes, jusqu’à « Calibration OK ». Vérifiez le résultat avec une nouvelle coupe. L’étalonnage ne remplace pas un montage rigide et bien aligné.

En cas de doute sur votre station, envoyez-nous ses dimensions et quelques photos avant de percer.

Monter Pedante sur un piètement de scie à onglet

Préparation

Vous aurez besoin d’une scie à onglet montée sur son piètement, d’un support de pièce supplémentaire, des deux boulons à tête en T fournis avec la LS-24-U et de deux écrous longs DIN 6334 M8 (ou d’autres écrous longs M8). Rassemblez les outils suivants : une clé, un tournevis, une équerre, un marqueur, un pointeau, un marteau, une perceuse avec des forets de 5 mm et 8 mm, une règle droite (ou un profilé rectiligne) et un mètre ruban.

1. Installer la scie et les supports. Fixez la scie conformément aux instructions du fabricant du piètement. Placez un support de chaque côté, puis ajoutez le support supplémentaire du côté où sera installé Pedante : vous disposerez ainsi de deux points de fixation pour le rail. Le système peut être monté à gauche ou à droite.
2. Préparer les deux supports du rail. Sur les supports utilisés dans cet exemple, retirez la butée d’origine, déplacez la molette de réglage en hauteur vers l’intérieur et décalez le support pour dégager la zone de fixation. Repérez l’emplacement des trous en les alignant avec la rainure située sous le rail. Marquez les emplacements au pointeau, percez un avant-trou de 5 mm, puis agrandissez-le à 8 mm et ébavurez les bords. Veillez à maintenir fermement le support pendant le perçage.
3. Régler la hauteur des supports et fixer le rail. Utilisez la table de la scie comme référence pour mettre les supports de niveau. Insérez les têtes des boulons dans la rainure située sous le rail, faites-les pivoter de 90°, puis vissez les écrous longs M8.
4. Aligner et serrer. À l’aide d’une pièce parfaitement droite, placez le rail dans le prolongement du guide de la scie. Il doit être droit, de niveau et parallèle à la pièce. Serrez les fixations des supports, puis vérifiez à nouveau l’alignement. Fixez le bloc de butée et assurez-vous que sa face est perpendiculaire à la pièce.
5. Vérifier le montage avant la mise sous tension. Assurez-vous que le bloc de butée coulisse librement et que rien ne gêne la lame, la tête de scie ou le plateau tournant. La pièce doit reposer à plat, sans basculer ni fléchir. Lorsqu’une pression est exercée contre la butée, le rail et ses supports doivent rester immobiles.
6. Initialiser et étalonner. Une fois le montage terminé, branchez la butée numérique pour scie Pedante et lancez sa configuration automatique. Si elle était auparavant configurée pour le côté opposé, réinitialisez-la d’abord. Effectuez une coupe d’essai, mesurez la pièce, saisissez cette mesure et suivez la procédure d’étalonnage. L’étalonnage ne peut pas corriger un défaut de montage : si les longueurs varient d’une coupe à l’autre, vérifiez d’abord les fixations et l’alignement.

Vous pouvez visionner une vidéo de l’ensemble du processus ci-dessous :
